一、概述
XW-UHZ頂裝式磁翻板液位計用于工業過程中各種承壓（或敞開）貯液設備（塔、缸、槽、球形容器和鍋爐）的液體介質的液位檢測。能就地顯示各種液體的工作情況和液位高度。配上液位變送器就能遠距離傳送液面的位置信號。通過一定的電氣裝置達到自動控制和測量液位的目的。液位計是具有可靠的安全性的檢測儀表。由于具有磁性藕合的隔離密閉結構。尤其適用于易燃易爆和腐蝕有毒液位的液體檢測。從而使原復雜環境的液位檢測手段變得簡單和可靠安全。液位計具有就地顯示的直讀式特性。不需多組液位計組合。有著單體進行全量程測量。設備少開孔，顯示清晰，標志醒目，讀數直觀等優點。當液位計直接配帶顯示儀時可省去該系統信號檢測的中間變送，從而提高其傳輸精度。
二、XW-UHZ頂裝式磁翻板液位計工作原理
1、基本型
根據浮力原理，浮子在測量管內隨液位的升降而上、下移動，浮子內的永久磁鋼通過耦合作用，驅動紅、白色翻柱翻轉180°，液位上升時翻柱由白色轉為紅色，下降時由紅色轉為白色，從而實現液位指示。
2、電遠傳
在浮子液位計上安裝變送器，通過浮子上下移動，經磁耦合作用使導桿內測量元件依次動作，獲得電阻信號變化，轉換成0～10mA或4～20mA的標準信號輸出，與顯示儀表或計算機連接，達到遠傳目的。
3、上下限開關輸出
在液位計立管上由用戶設定上、下限位置安裝控制器，控制器內帶有自保持作用的舌簧開關，利用磁性浮子隨液位移動使簧片開關動作時，實現報警或限位控制。
三、XW-UHZ頂裝式磁翻板液位計特點
1、適用于容器內液體介質的液位測量除現場顯示外，還可配遠傳變送器、液位控制器等功能
2、顯示直觀醒目，顯示方向可根據用戶要求改變顯示萬向。
3、測量范圍大，不受容器高度限制。
4、顯示器組件與被測介質完全隔離，故密封性好可靠安全。
5、結構簡單，安裝萬便，維修簡易。
6、耐腐蝕、防爆。
7、比傳統的玻璃管，板式液位計具有更高的可靠性，安全性，先進性，實用性。
8、磁翻板液位計最顯著的特點是液體介質與指示器完全隔離，所以在任何情況下都非常安全，可靠，耐用，而且各種型號的磁翻板液位計配上液位報警、控制開關，可實現液位或界位的上、下限越位報警，控制或連鎖。
9、配上靜壓式液位變送器或干簧-電阻式液位變送器，可將液位，界位信號轉換成二線制4-20mA標準信號，實現遠距離指示、檢測、記錄與控制。
四、頂裝式磁翻板液位計主要技術參數
1、測量范圍：300-15000mm
2、測量精度：±10mm
3、介質密度：≥0.5g/cm3
4、工作壓力：1.0，1.6，2.5，4.0MPa
5、工作溫度：A=80℃，B=120℃，C=300℃
6、介質粘度：≤0.4Pa.S（在介質條件下，L對粘度大或低溫時易結晶介質要選用加熱夾套）
7、測量界位比重差：≥0.15g/cm3
8、本廠出廠連接法蘭尺寸：DN20P N2.5（公制管）
9、防護等級：IP65
10、防爆等級：ibⅡCT4（本安型）、dⅡBT4（隔爆型）
11、傳輸方式：4～20mA 或 開關量
12、連按法蘭： HG20592～20635-97法蘭標準，若采用其他法蘭標準(如GB、ANSI、DIN等標準)請用戶在定貨時注明。 對于高壓型側裝式磁性液位計連接法蘭采用HG20595－用97帶頸對焊連接法蘭DN25、PN6.0或PNl0Mpa，密封面形式突面或凸面，如有特殊要求可在訂貨時注明。

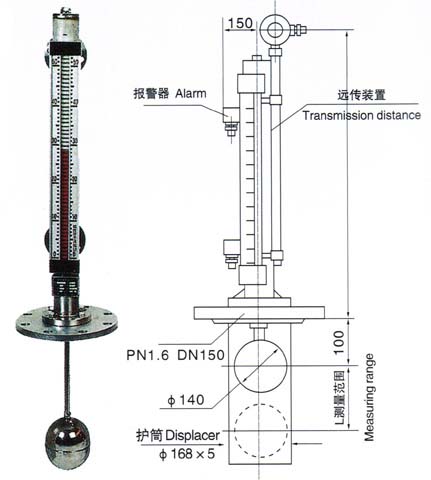

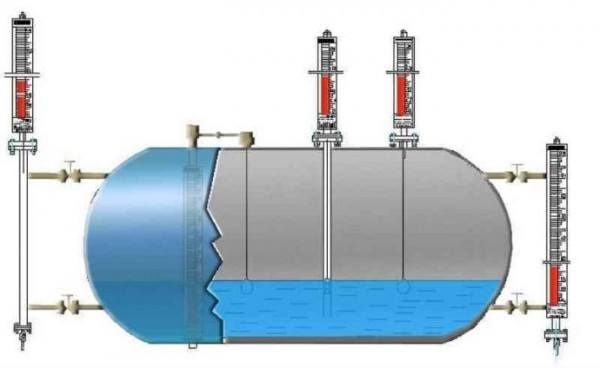

五、安裝示例
產品選型
XWUHZ | 磁翻板液位計 | |||||
代碼 | 安裝方式 | |||||
2 | 側裝式 | |||||
3 | 頂裝式 | |||||
代碼 | 主體材質 | |||||
1 | ABS | |||||
2 | 304 | |||||
3 | 316L | |||||
4 | 304+PTFE | |||||
代碼 | 公稱壓力 | |||||
1 | 0.6Mpa(僅適用于主體材質為ABS時) | |||||
2 | 1.6Mpa | |||||
3 | 2.5Mpa | |||||
4 | 4.0Mpa | |||||
代碼 | 輸出信號 | |||||
1 | 基本型 | |||||
2 | 帶上、下限開關輸出 | |||||
3 | 帶電遠傳（0~10mA輸出，220V，AC） | |||||
4 | 帶電遠傳（4~20mA輸出，24V，AC） | |||||
5 | 帶本案防爆型遠傳（4~20mA輸出，24V，AC） | |||||
安裝間距（測量范圍） | ||||||
L1 | 安裝深度（頂裝式0~4000mm任選） | |||||

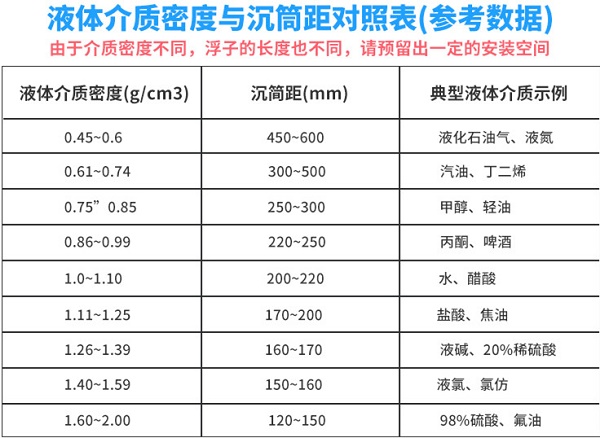

介質密度g/cm3 | ||||||
