原理

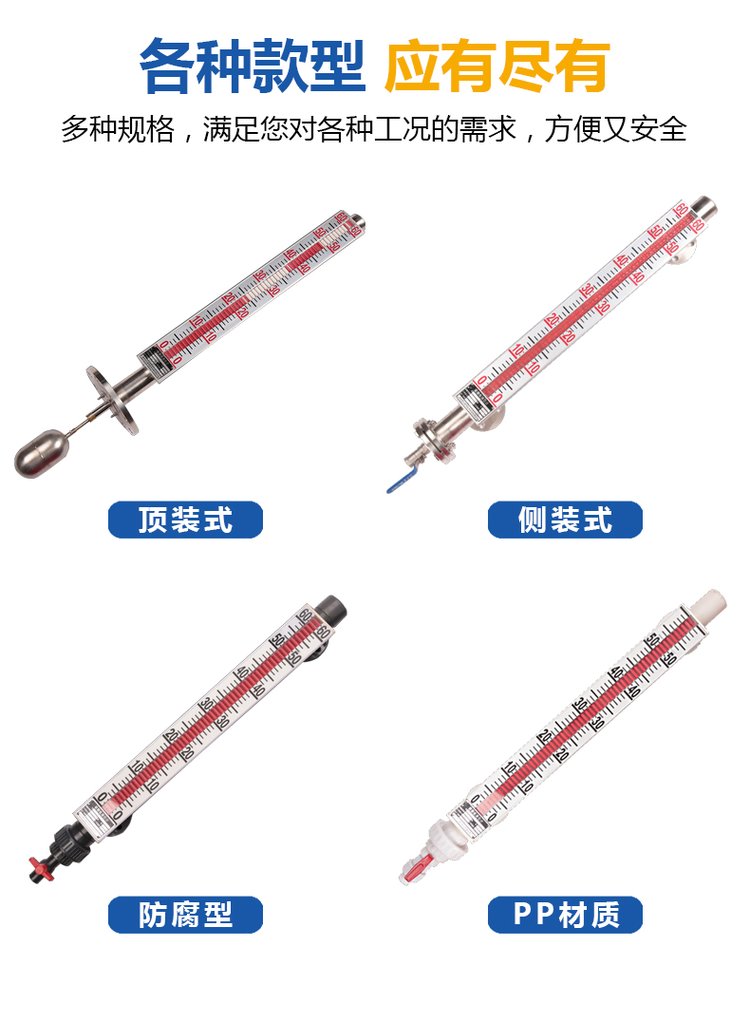

XW -UHZ側裝式/頂裝式防腐磁翻板液位計（PTFE：聚四氟乙烯）適用于地下儲罐、槽或池且介質具有腐蝕性的液位的測量，根據不同介質、溫度、壓力等條件不同分為以下幾種形式供客戶選擇。用戶可根據工程需要，配合遠傳變送器使用，可實現就地?cái)?shù)字顯示，以及輸出4~20mA的標準遠傳電信號，可根據各種系統配套，也可配套磁致伸縮液位變送器使用，以配合記錄儀表，或工業過程控制的需要。也可以配合磁性控制開關或接近開關等使用，對液位監控報警或?qū)M(jìn)液出液設備進行控制。
側裝式/頂裝式防腐磁翻板液位計（PTFE：聚四氟乙烯）適用于腐蝕性介質且工作溫度又較高場合的液位測量，采用先進的不銹鋼內襯聚四氟乙烯原料進爐、整體連襯，結構可靠，使用壽命長。是氫氟酸等強腐蝕性介質液位測量的最佳選擇。用戶可根據工程需要，配合遠傳變送器使用，可實現就地?cái)?shù)字顯示，以及輸出4~20mA的標準遠傳電信號，以配合記錄儀表，或工業過程控制的需要。也可以配合磁性控制開關或接近開關等使用，對液位監控報警或?qū)M(jìn)液出液設備進行控制
防腐磁翻板液位計（也可稱為磁翻板液位計）根據浮力原理和磁性耦合作用研制而成。當被測容器 中的液位升降時，液位計本體管中的磁性浮子也隨之升降，浮子 內的永久磁鋼通過磁耦合傳遞到磁翻柱指示器，驅動紅、白翻柱 翻轉180°，當液位上升時翻柱由白色轉變?yōu)榧t色，當液位下降時 翻柱由紅色轉變?yōu)榘咨?，指示器的紅白交界處為容器內部液位的實 際高度，從而實現液位清晰的指示。
防腐磁翻板液位計技術參數
測量范圍：300～4000㎜（超過5000mm時可特殊訂制）
顯示精度：±10mm；
工作壓力：PP：常壓
介質溫度：PP：-20～70℃；
介質密度：≥.0.5g/cm3；
介質粘度： ≤0.4Pa·S；
過程連接：DN2025/50/80/150 PN1.0 （執行標準HG20592~20635-97），如需其它標準可按客戶要求制造。
接液材質：/PP等等
（按介質化學性質及使用溫度壓力選擇）
浮子材質：316L、PVC/UPVC/CPVC/PP、PTFE、鈦等。
顯示精度：±10mm；
工作壓力：PP：常壓
介質溫度：PP：-20～70℃；
介質密度：≥.0.5g/cm3；
介質粘度： ≤0.4Pa·S；
過程連接：DN2025/50/80/150 PN1.0 （執行標準HG20592~20635-97），如需其它標準可按客戶要求制造。
接液材質：/PP等等
（按介質化學性質及使用溫度壓力選擇）
浮子材質：316L、PVC/UPVC/CPVC/PP、PTFE、鈦等。
防腐磁翻板液位計的特點
●適合容器內液體介質的液位、界面的測量。除現場指示，還可配遠傳變送器、報警開關、檢測功能齊全。
●指示新穎、讀數直觀、醒目、觀察指示器的方向可根據用戶需要
改變角度。
●測量范圍大，不受貯槽高度的限制。
● 指示機構與被測介質完全隔離，密封性好，可靠性高，使用安全。
● 結構簡單、安裝方便、維護方便、耐腐蝕、無需電源、防爆。
基本型磁翻板液位計的主要技術指標
●測量范圍：500~18000mm
●精 確 度：±5mm ±10mm（高溫型）
●工作壓力：≤2.5MPa（普通型）
≤10.0MPa（高壓型）
≤32.0MPa（超高壓型）
≤2.5MPa（防腐型）
●介質密度：0.45~2g/cm3
●介質密度差：≥0.15g/cm3（測量界位）
●介質溫度：-80℃~+450℃
●介質粘度：≤0.4Pa.s，對于粘度大的介質或溫度低時易結晶的介質，可根據用戶要求選用加熱夾套式液位計。
●環境振動：頻率≤25HZ，振幅≤0.5mm
●接口法蘭：采用化工部1997年最新頒發的HG20592~20635-97法蘭標準。
如用戶需采用其他標準（如GB、ANSI、DIN等標準）可根據用戶需要設計。

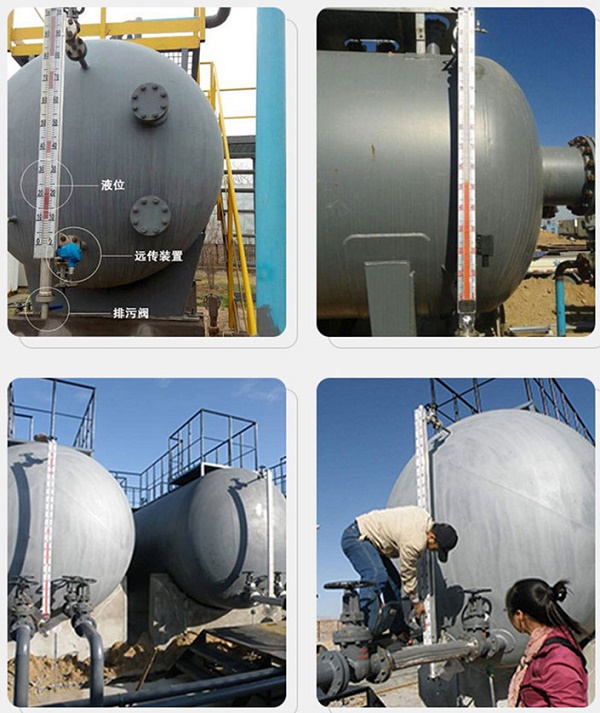

現場安裝示例
產品選型
●適合容器內液體介質的液位、界面的測量。除現場指示，還可配遠傳變送器、報警開關、檢測功能齊全。
●指示新穎、讀數直觀、醒目、觀察指示器的方向可根據用戶需要
改變角度。
●測量范圍大，不受貯槽高度的限制。
● 指示機構與被測介質完全隔離，密封性好，可靠性高，使用安全。
● 結構簡單、安裝方便、維護方便、耐腐蝕、無需電源、防爆。
基本型磁翻板液位計的主要技術指標
●測量范圍：500~18000mm
●精 確 度：±5mm ±10mm（高溫型）
●工作壓力：≤2.5MPa（普通型）
≤10.0MPa（高壓型）
≤32.0MPa（超高壓型）
≤2.5MPa（防腐型）
●介質密度：0.45~2g/cm3
●介質密度差：≥0.15g/cm3（測量界位）
●介質溫度：-80℃~+450℃
●介質粘度：≤0.4Pa.s，對于粘度大的介質或溫度低時易結晶的介質，可根據用戶要求選用加熱夾套式液位計。
●環境振動：頻率≤25HZ，振幅≤0.5mm
●接口法蘭：采用化工部1997年最新頒發的HG20592~20635-97法蘭標準。
如用戶需采用其他標準（如GB、ANSI、DIN等標準）可根據用戶需要設計。
現場安裝示例
產品選型
XW`UHZ | 磁翻板液位計 | |||||
代碼 | 安裝方式 | |||||
2 | 側裝式 | |||||
3 | 頂裝式 | |||||
代碼 | 主體材質 | |||||
1 | ABS | |||||
2 | 304 | |||||
3 | 316L | |||||
4 | 304+PTFE | |||||
代碼 | 公稱壓力 | |||||
1 | 0.6Mpa(僅適用于主體材質為ABS時) | |||||
2 | 1.6Mpa | |||||
3 | 2.5Mpa | |||||
4 | 4.0Mpa | |||||
代碼 | 輸出信號 | |||||
1 | 基本型 | |||||
2 | 帶上、下限開關輸出 | |||||
3 | 帶電遠傳（0~10mA輸出，220V，AC） | |||||
4 | 帶電遠傳（4~20mA輸出，24V，AC） | |||||
5 | 帶本案防爆型遠傳（4~20mA輸出，24V，AC） | |||||
安裝間距（測量范圍） | ||||||
L1 | 安裝深度（頂裝式0~4000mm任選） | |||||

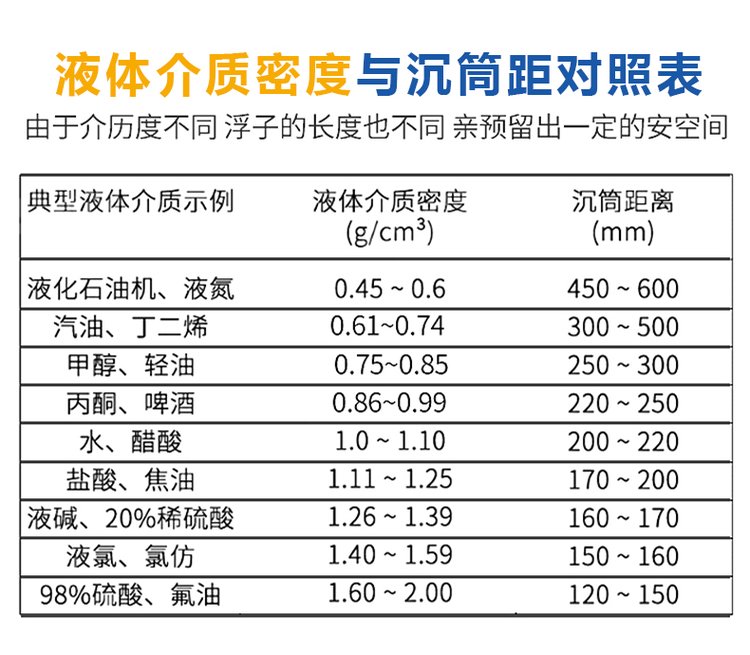

介質密度g/cm3 | ||||||
